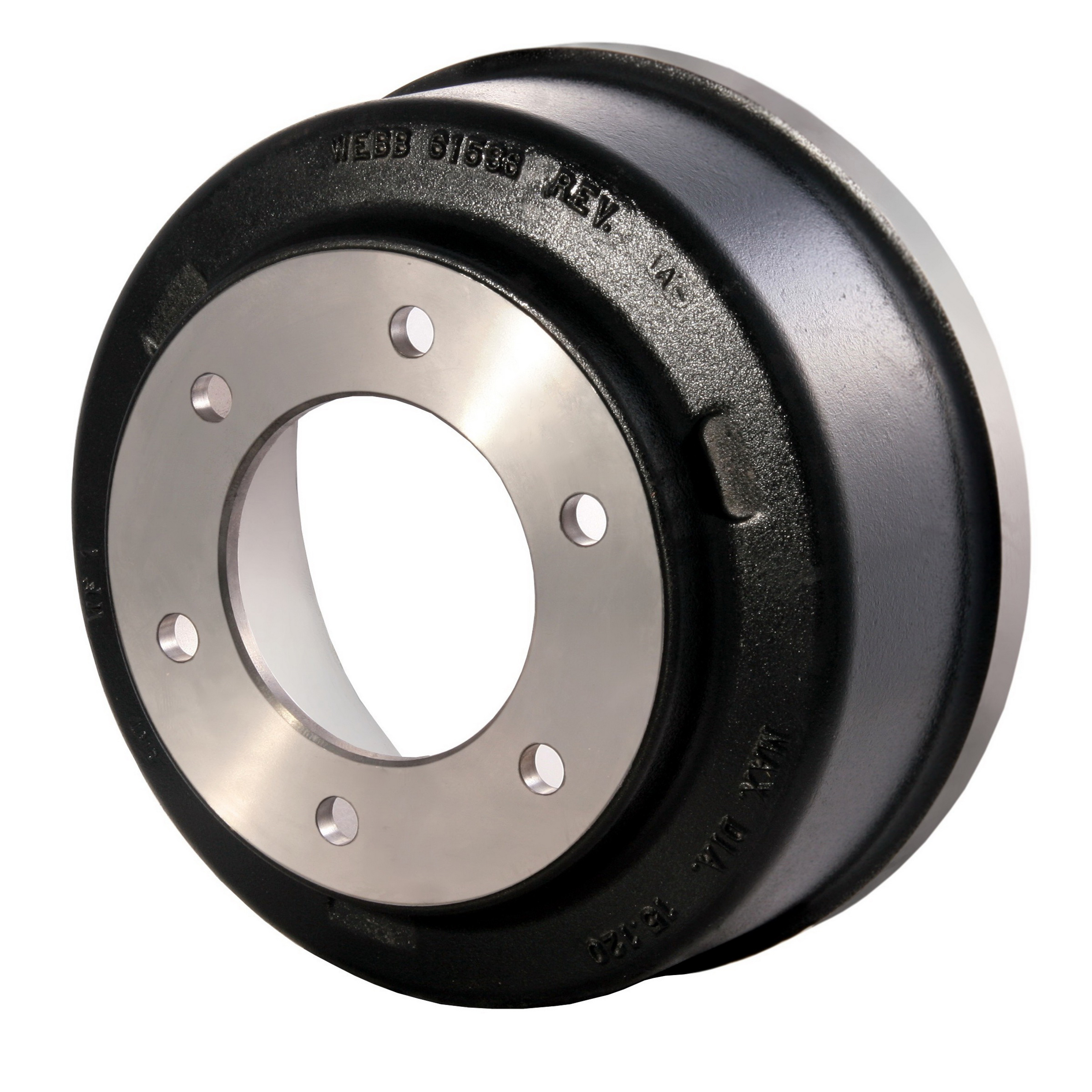

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 61536F
Weight: 80
Brake Shoe Width: 6"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 8.54
Brake Surface Flat: 6.41
Pilot Diameter: 6.25
Bolt Circle Diameter: 8.75
Bolt Hole (Number): 6
Bolt Hole Size: 0.84
Maximum Wear Diameter: 15.12
Notes: OBSOLETE WITH NO REPLACEMENT
