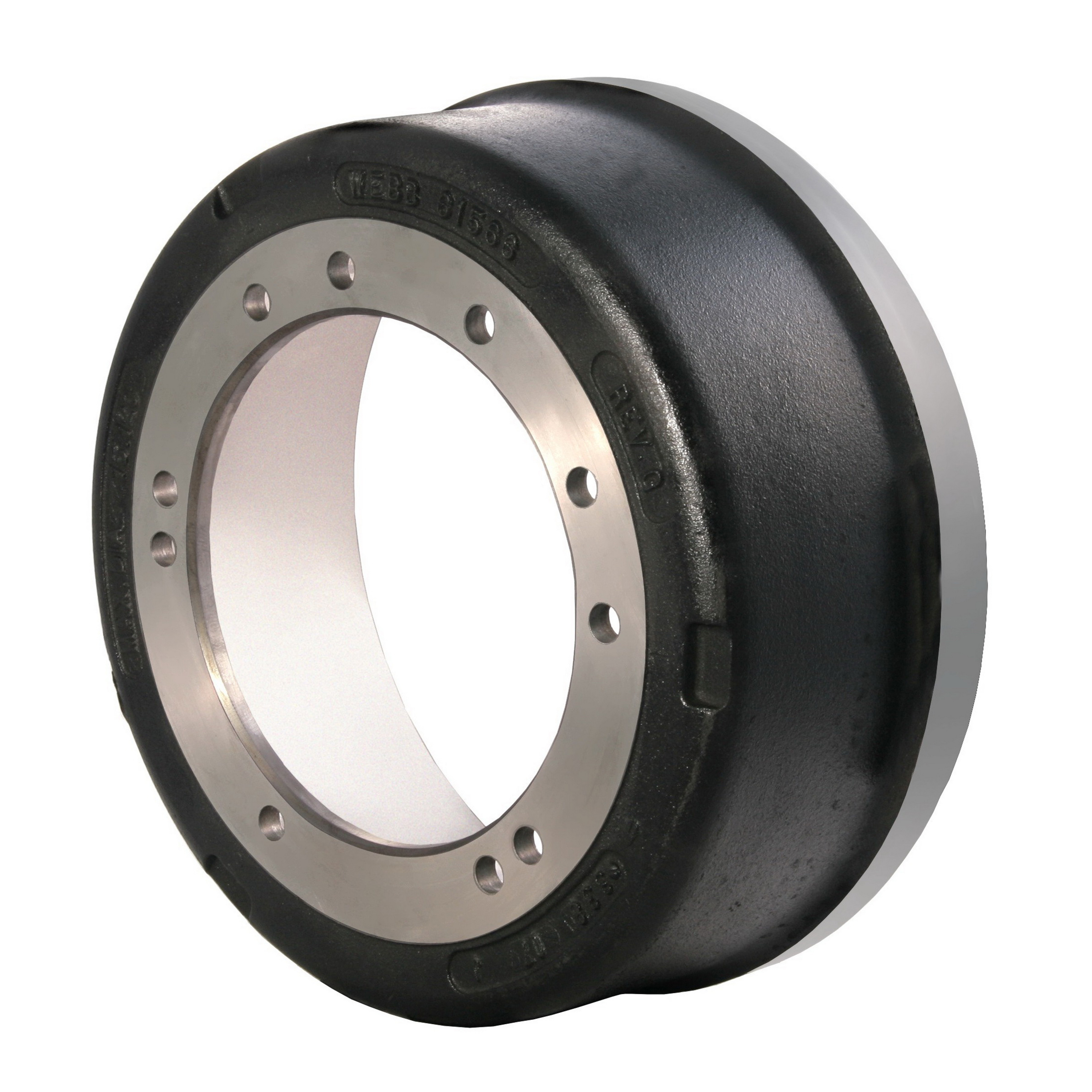

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 61566F
Weight: 71
Brake Shoe Width: 6"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 7.06
Brake Surface Flat: 6.38
Pilot Diameter: 9.44
Bolt Circle Diameter: 11.00
Bolt Hole (Number): 5 or 6
Bolt Hole Size: 0.66
Maximum Wear Diameter: 15.12
Notes: OBSOLETE WITH NO REPLACEMENT
