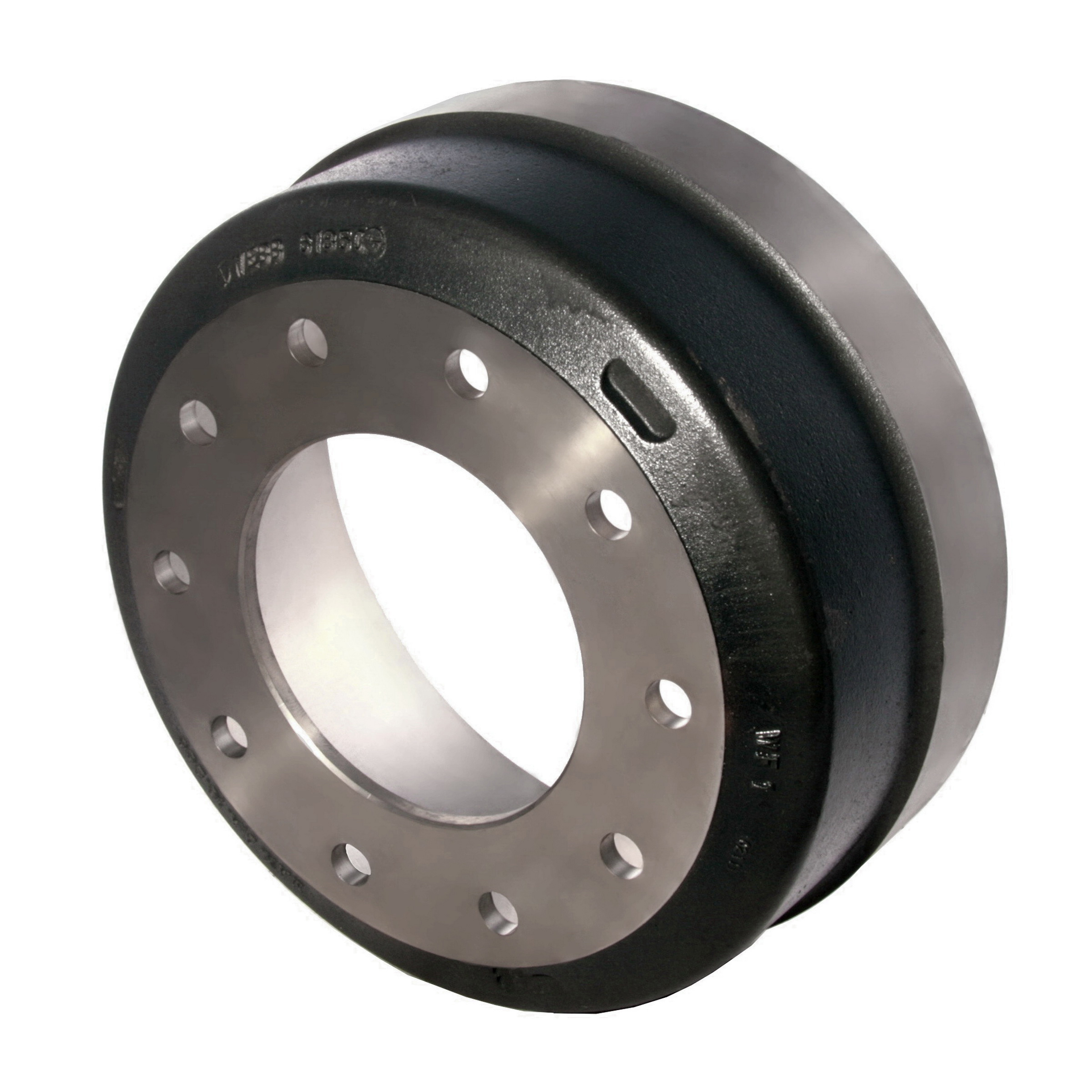

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 61850F
Weight: 135
Brake Shoe Width: 7"
Back Plate Thickness: 0.56
Drum Type:
Mount: Inboard
Brake Surface Diameter: 18.00
Overall Depth: 8.75
Brake Surface Flat: 7.50
Pilot Diameter: 9.00
Bolt Circle Diameter: 13.19
Bolt Hole (Number): 10
Bolt Hole Size: 1.06
Maximum Wear Diameter: 18.25
Notes:
