Webb Wheel Drum Detail
DRUM INFORMATION

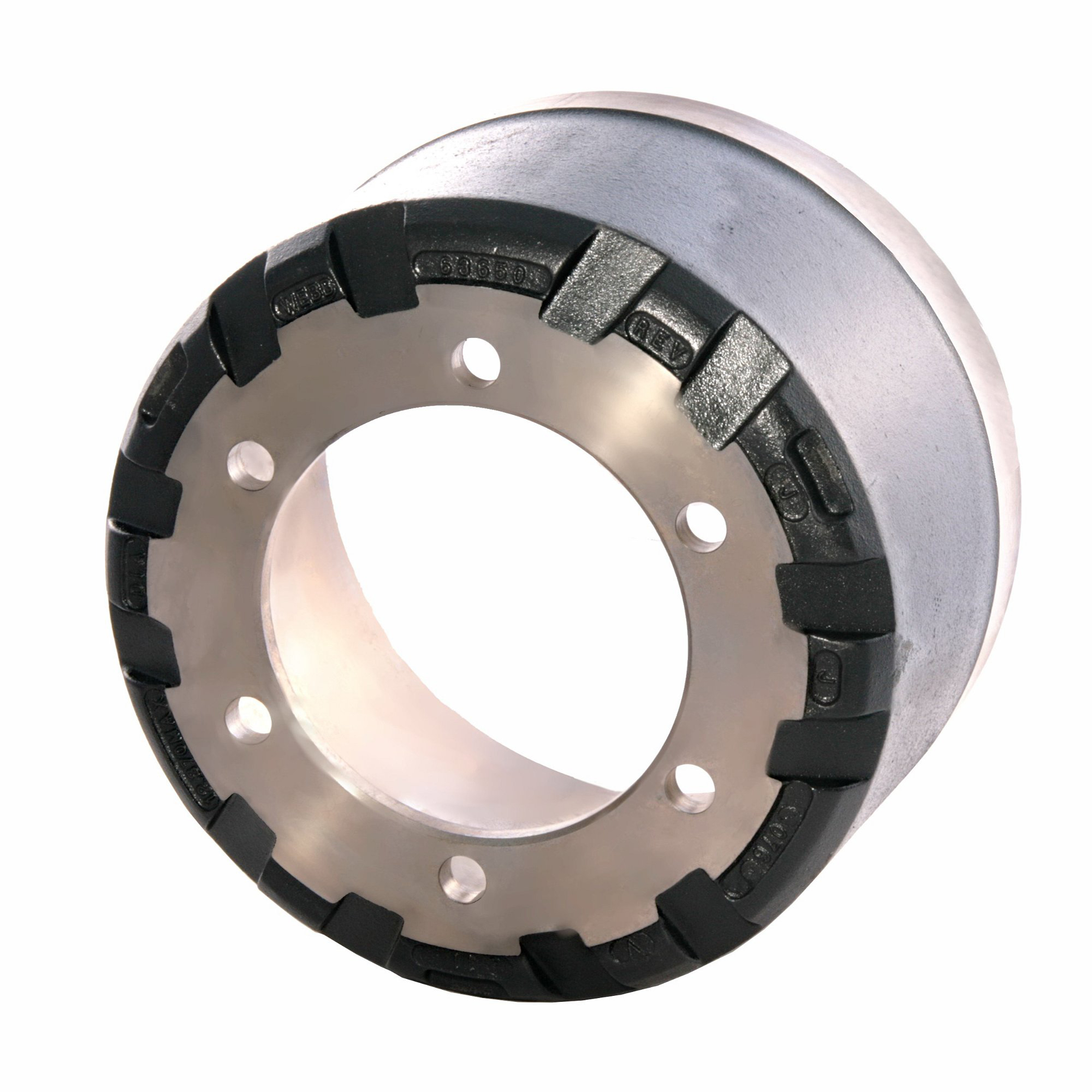

Drum Part Number: 63650F
Weight: 79
Brake Shoe Width: 7.5"
Back Plate Thickness: 0.56
Drum Type:
Mount: Inboard
Brake Surface Diameter: 12.25
Overall Depth: 9.12
Brake Surface Flat: 8.40
Pilot Diameter: 7.25
Bolt Circle Diameter: 8.75
Bolt Hole (Number): 6
Bolt Hole Size: 0.81
Maximum Wear Diameter: 12.37
Notes:
