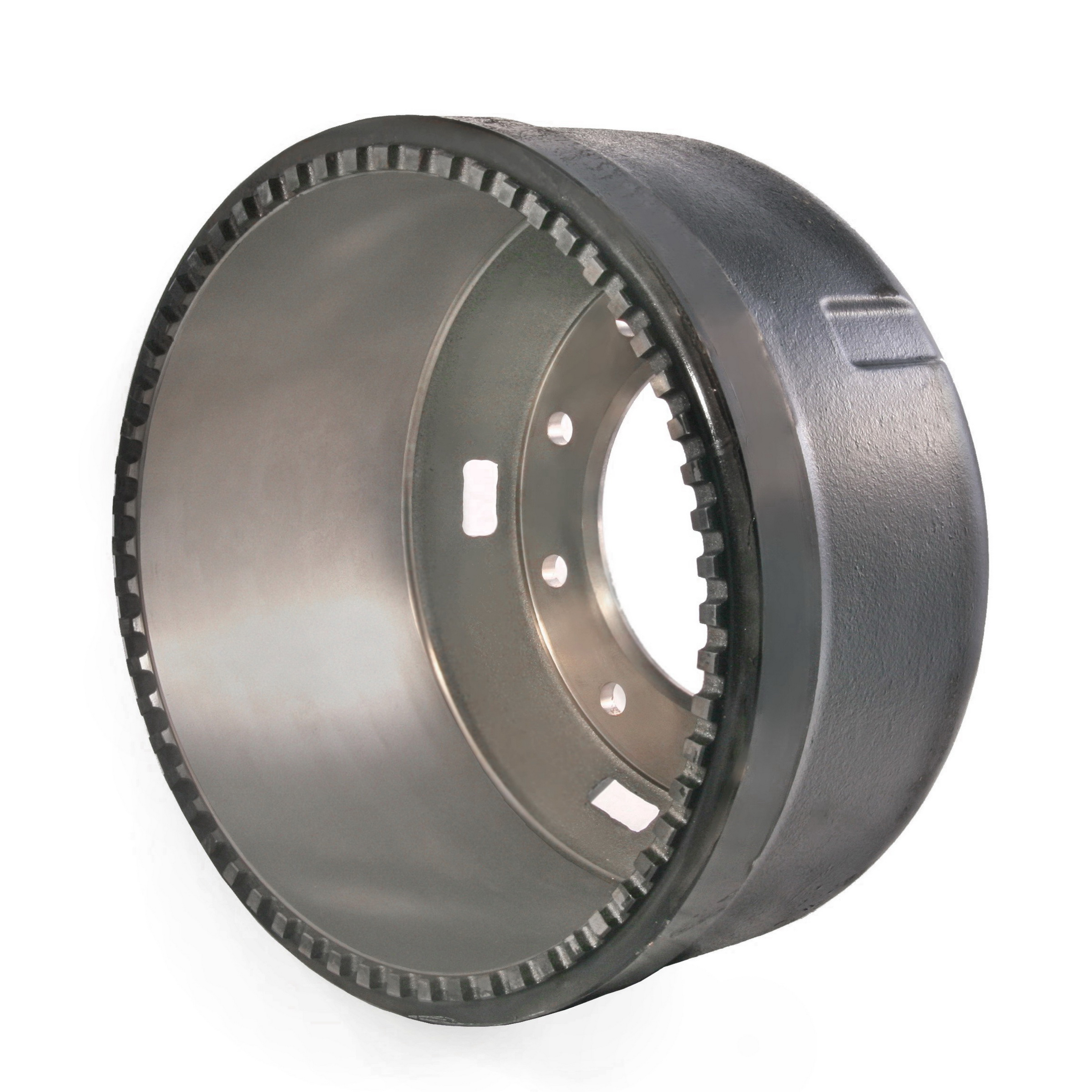

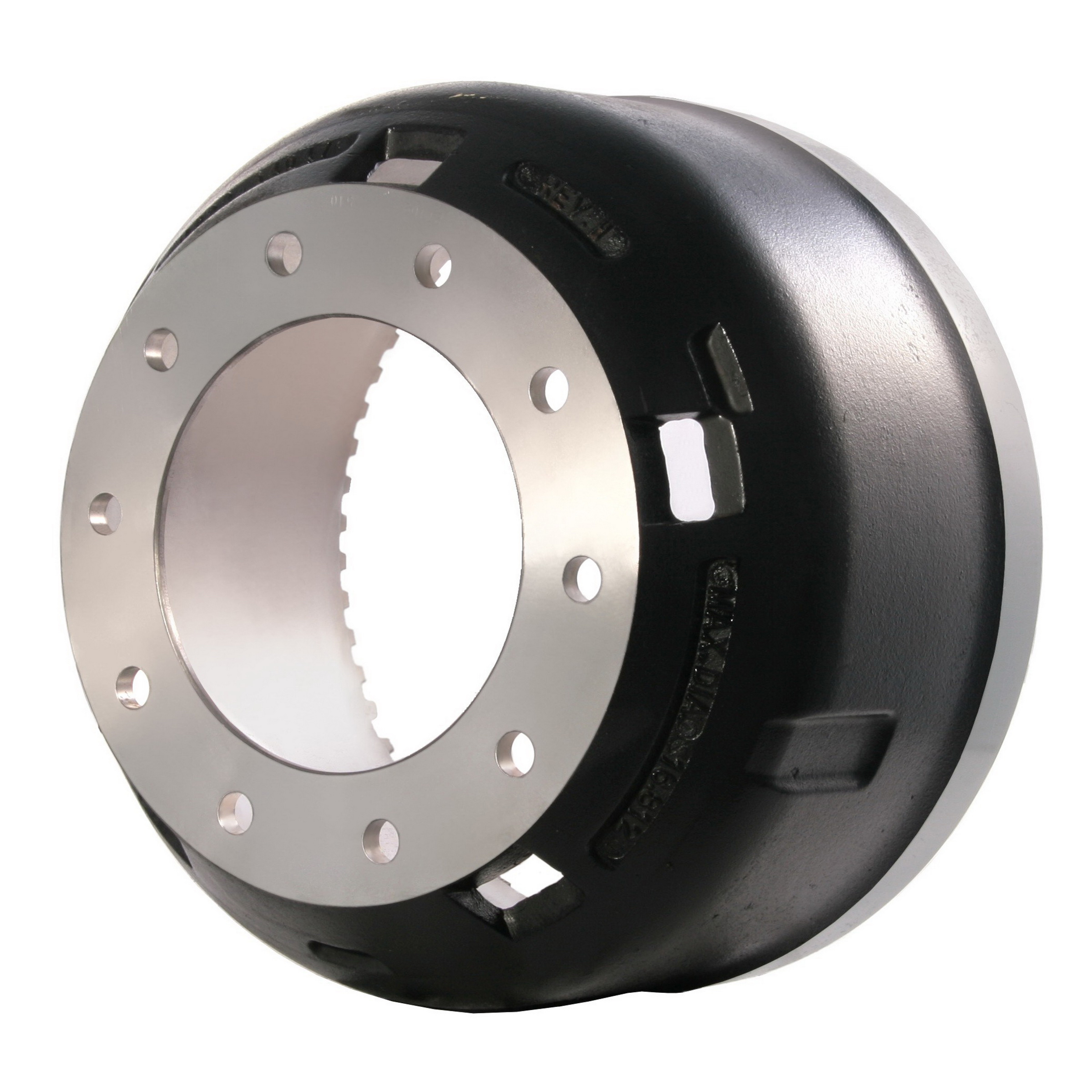

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 64047B
Weight: 140
Brake Shoe Width: 8"
Back Plate Thickness: 0.50
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 11.44
Brake Surface Flat: 8.50
Pilot Diameter: 8.53
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 0.81
Maximum Wear Diameter: 16.812
Notes: Notched
