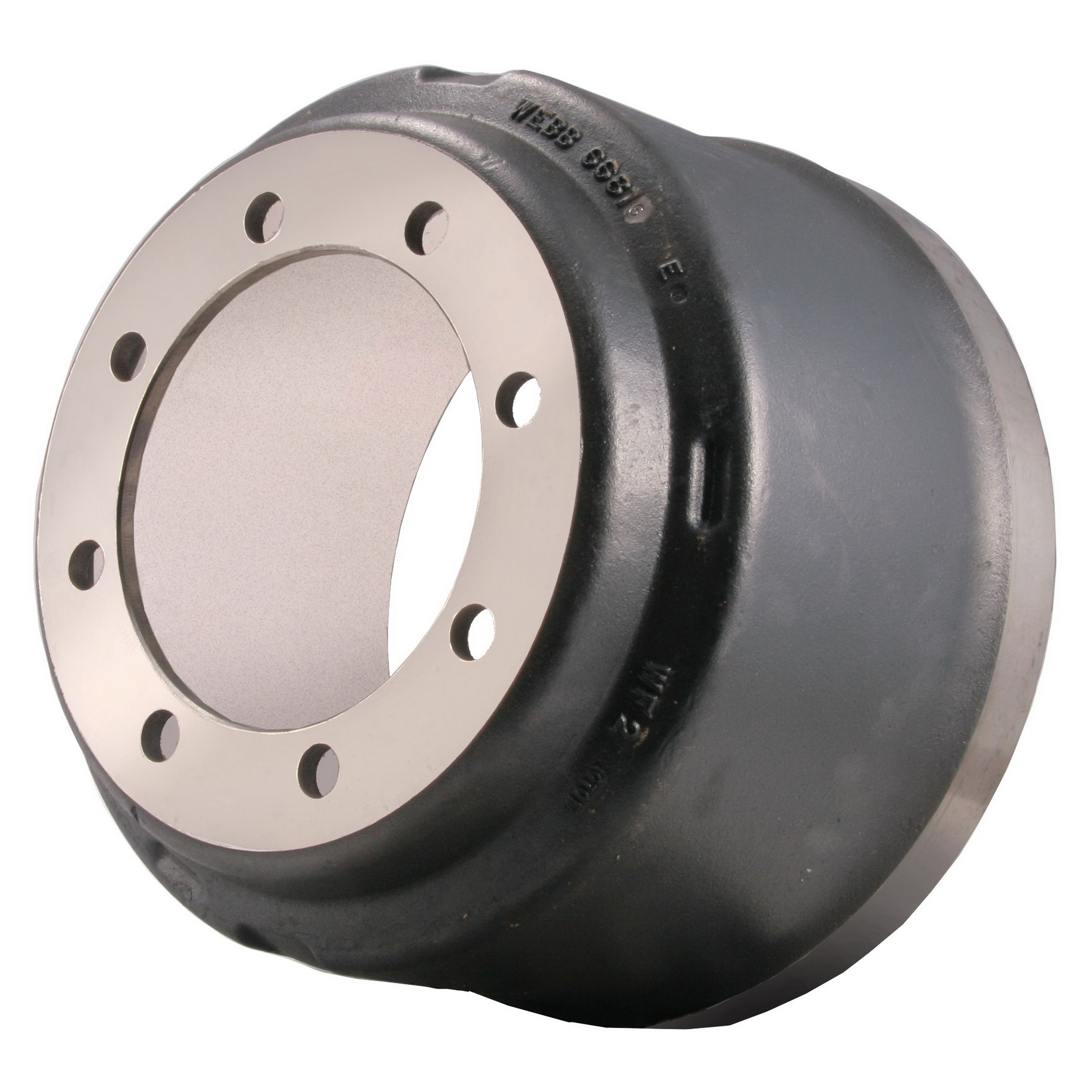

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 66816F
Weight: 136
Brake Shoe Width: 8.62"
Back Plate Thickness: 0.50
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 12.39
Brake Surface Flat: 9.63
Pilot Diameter: 9.00
Bolt Circle Diameter: 10.83
Bolt Hole (Number): 8
Bolt Hole Size: 1.00
Maximum Wear Diameter: 16.62
Notes:
