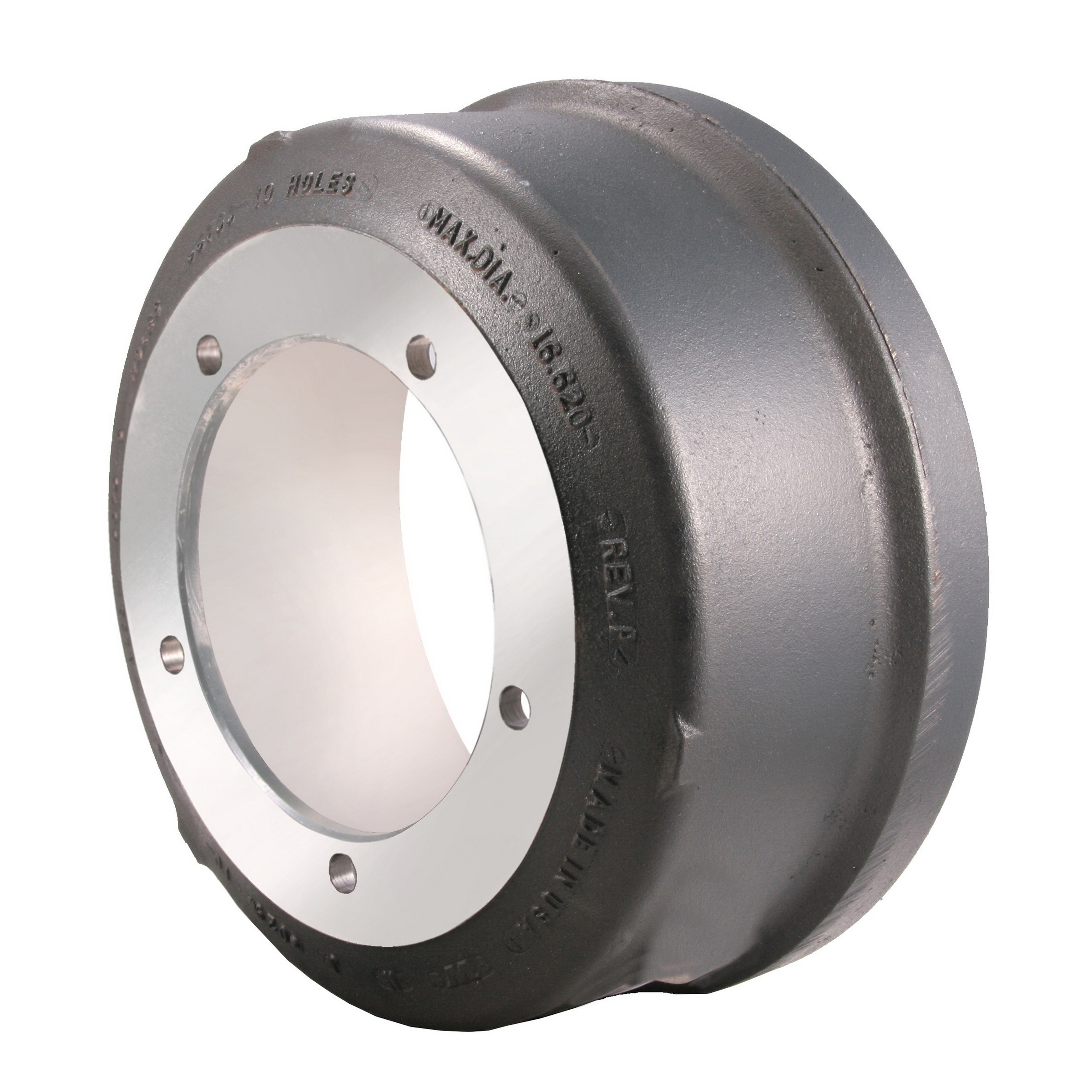

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 68760F
Weight: 106
Brake Shoe Width: 7"
Back Plate Thickness: 0.52
Drum Type:
Mount: Inboard
Brake Surface Diameter: 16.50
Overall Depth: 8.75
Brake Surface Flat: 7.44
Pilot Diameter: 9.44
Bolt Circle Diameter: 11.00
Bolt Hole (Number): 5
Bolt Hole Size: 0.78
Maximum Wear Diameter: 16.62
Notes:
