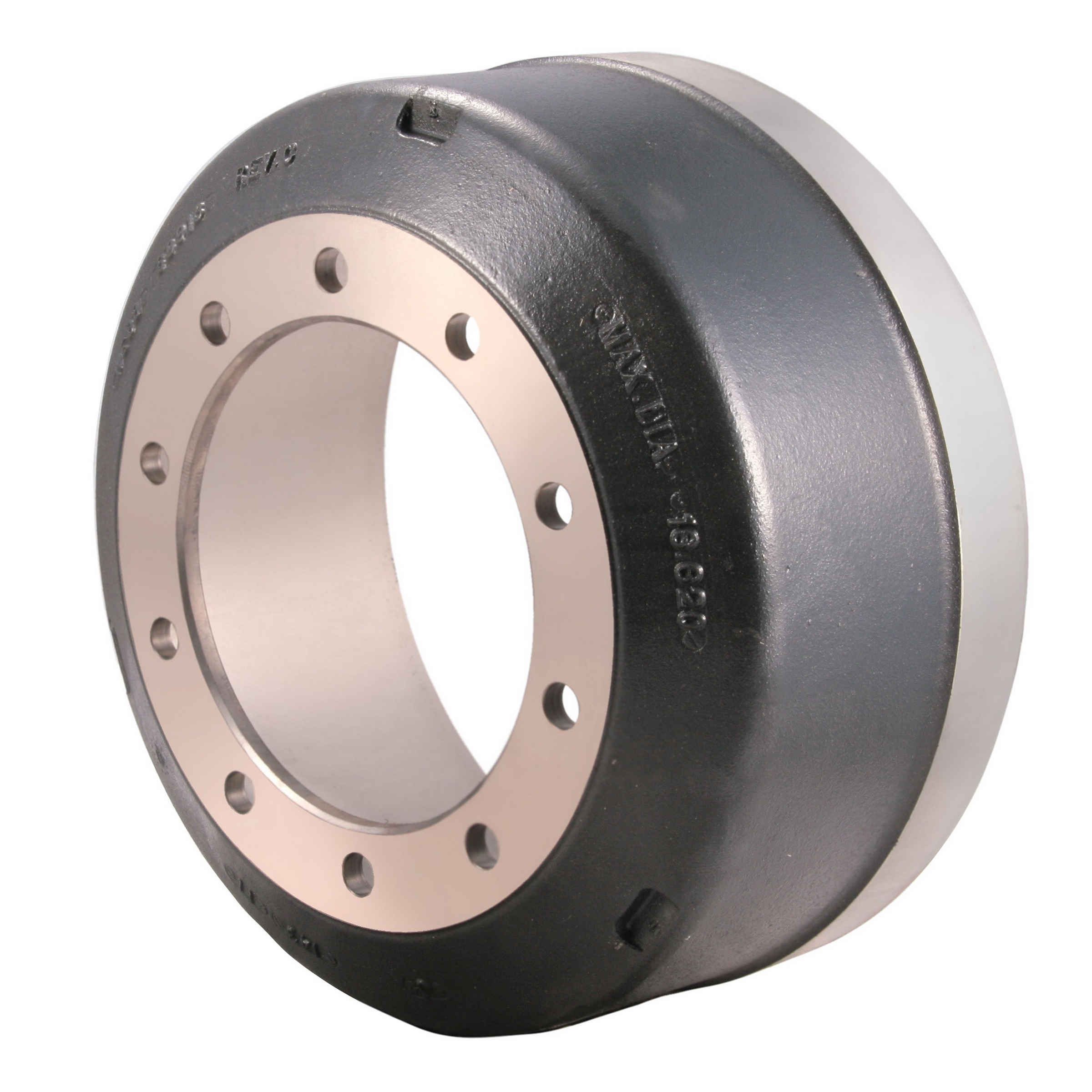

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 68918F
Weight: 110
Brake Shoe Width: 7"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 16.50
Overall Depth: 8.92
Brake Surface Flat: 7.40
Pilot Diameter: 9.38
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 0.81
Maximum Wear Diameter: 16.62
Notes:
