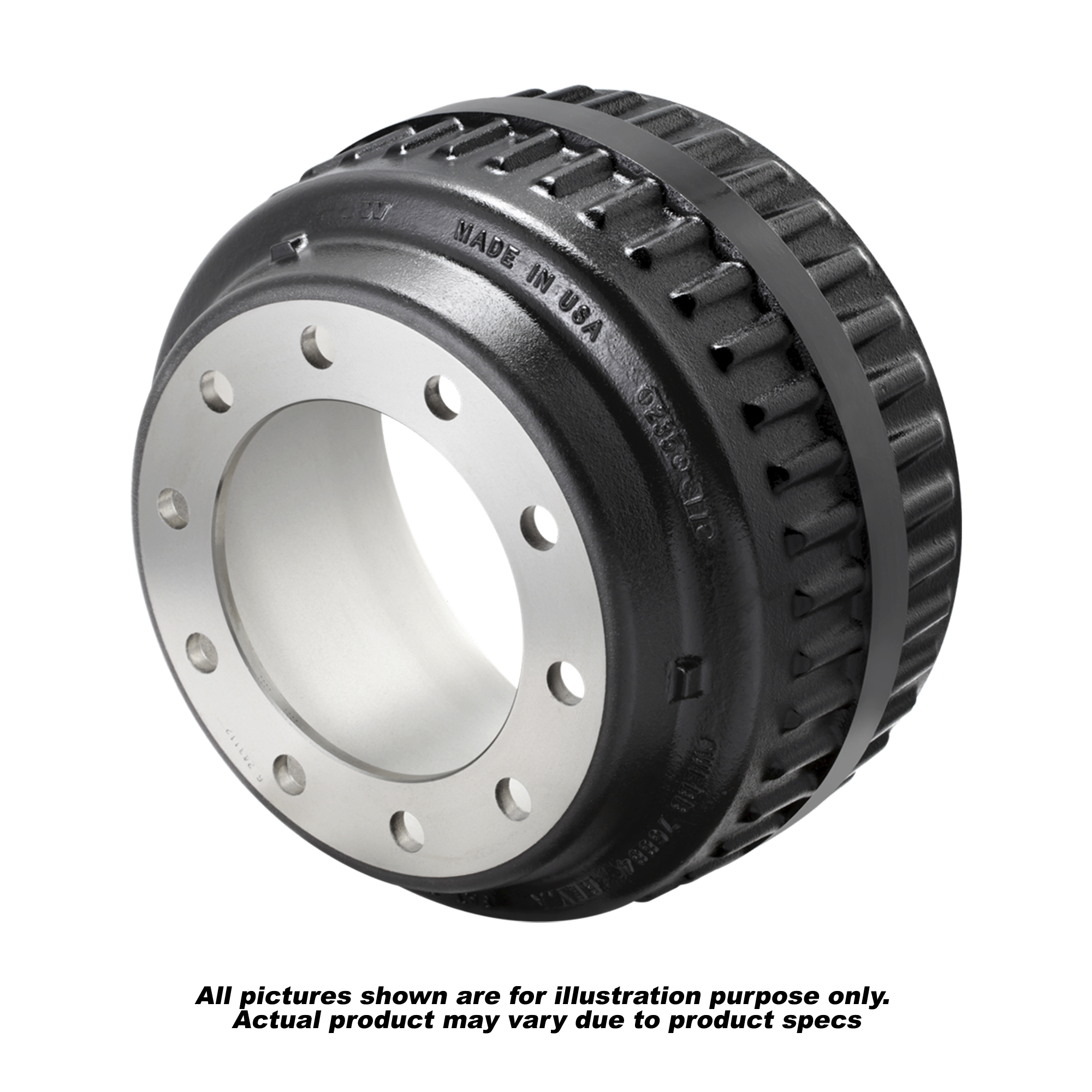

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 78402B
Weight: 107
Brake Shoe Width: 5"
Back Plate Thickness: 0.5
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 9.39
Brake Surface Flat: 5.70
Pilot Diameter: 8.78
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 1.31
Maximum Wear Diameter: 16.62
Notes:
