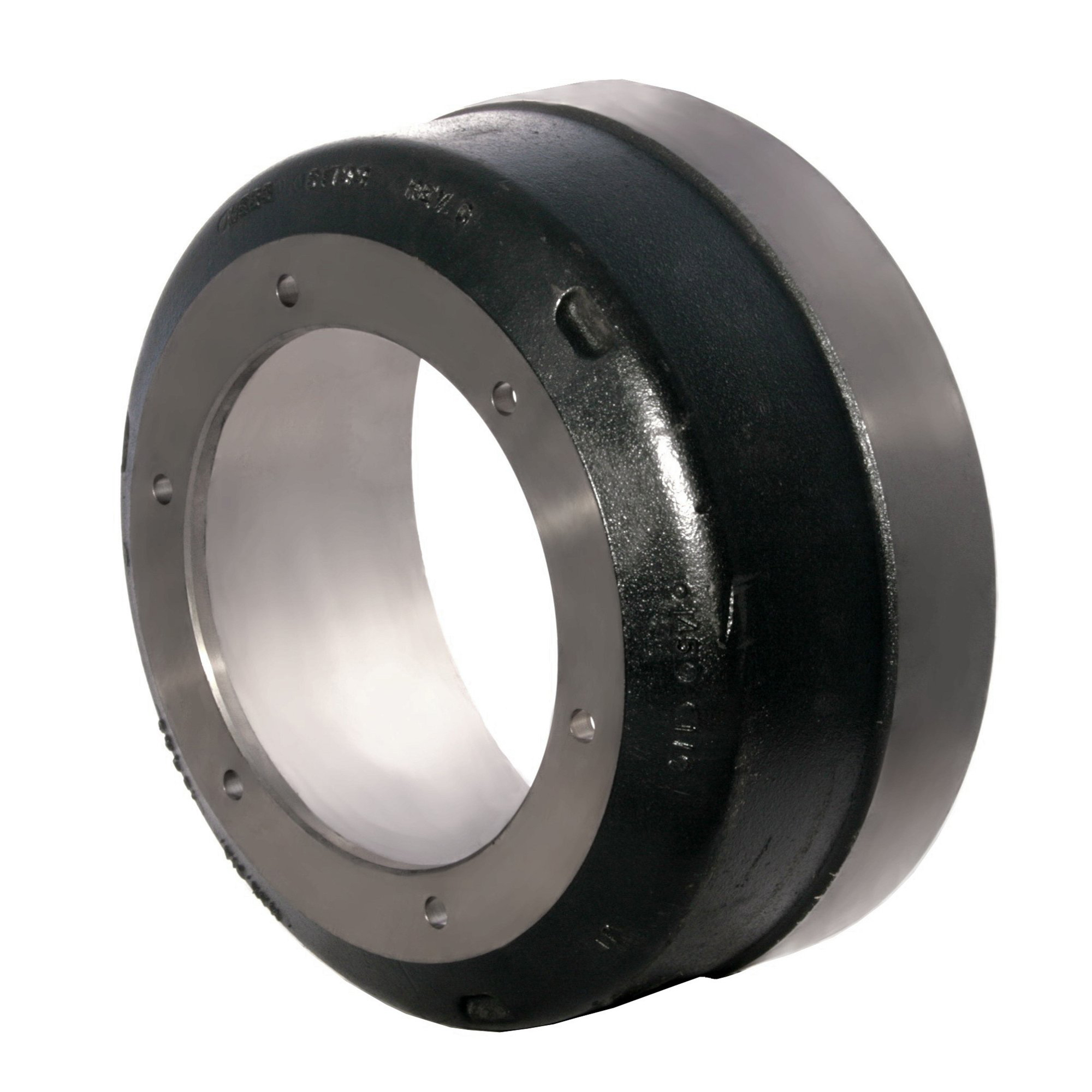

Webb Wheel Drum Detail

DRUM INFORMATION
Drum Part Number: 61733F
Weight: 135
Brake Shoe Width: 7
Back Plate Thickness: 0.56
Drum Type:

Mount: Inboard
Brake Surface Diameter: 16.50
Overall Depth: 8.88
Brake Surface Flat: 7.62
Pilot Diameter: 11.00
Bolt Circle Diameter: 12.75
Bolt Hole (Number): 6
Bolt Hole Size: 0.66
Maximum Wear Diameter: 16.74
Notes:
