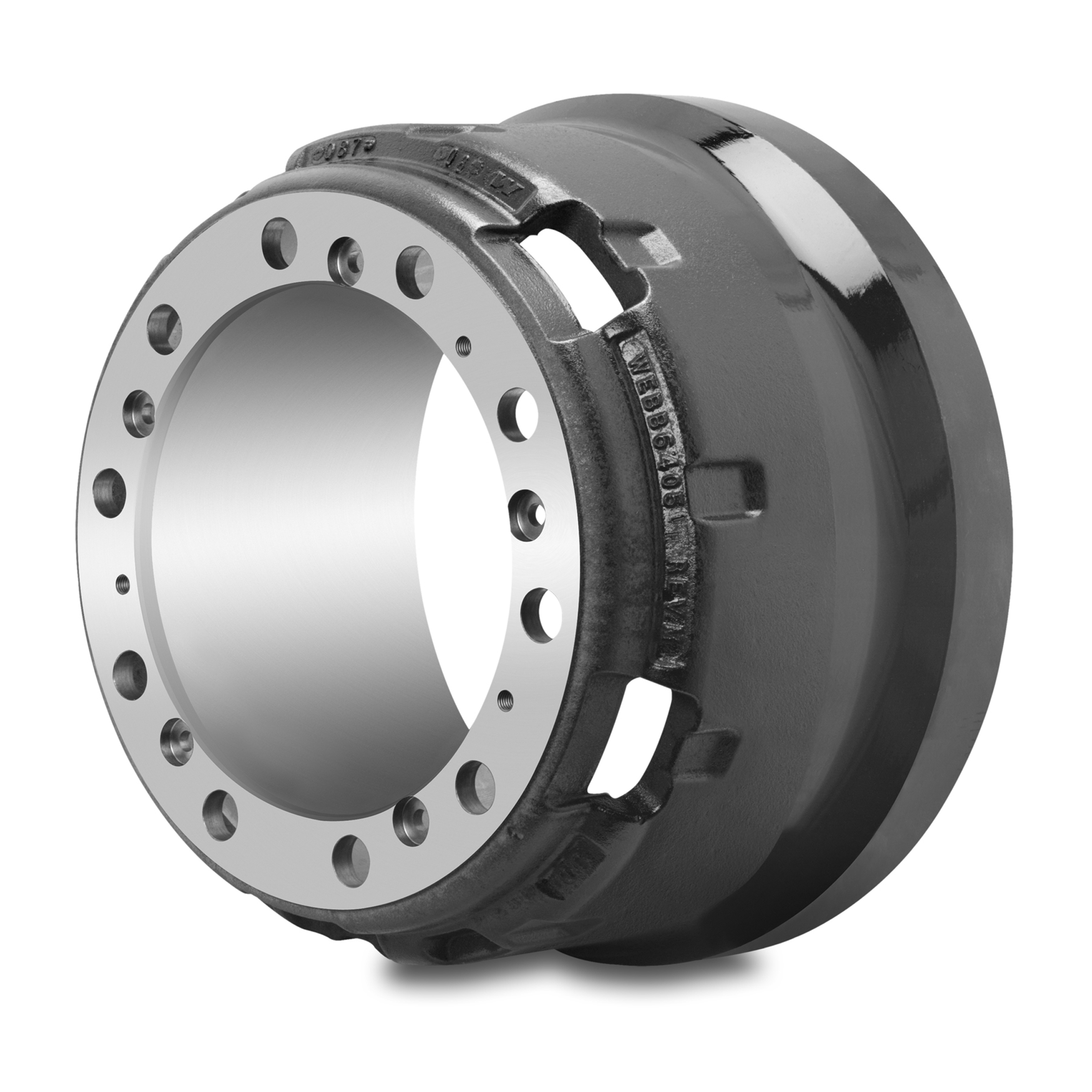

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 64051B
Weight: 172
Brake Shoe Width: 8.62"
Back Plate Thickness: 0.59
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 11.56
Brake Surface Flat: 9.44
Pilot Diameter: 11.25
Bolt Circle Diameter: 13.19
Bolt Hole (Number): 10
Bolt Hole Size: 1.09
Maximum Wear Diameter: 16.83
Notes:
