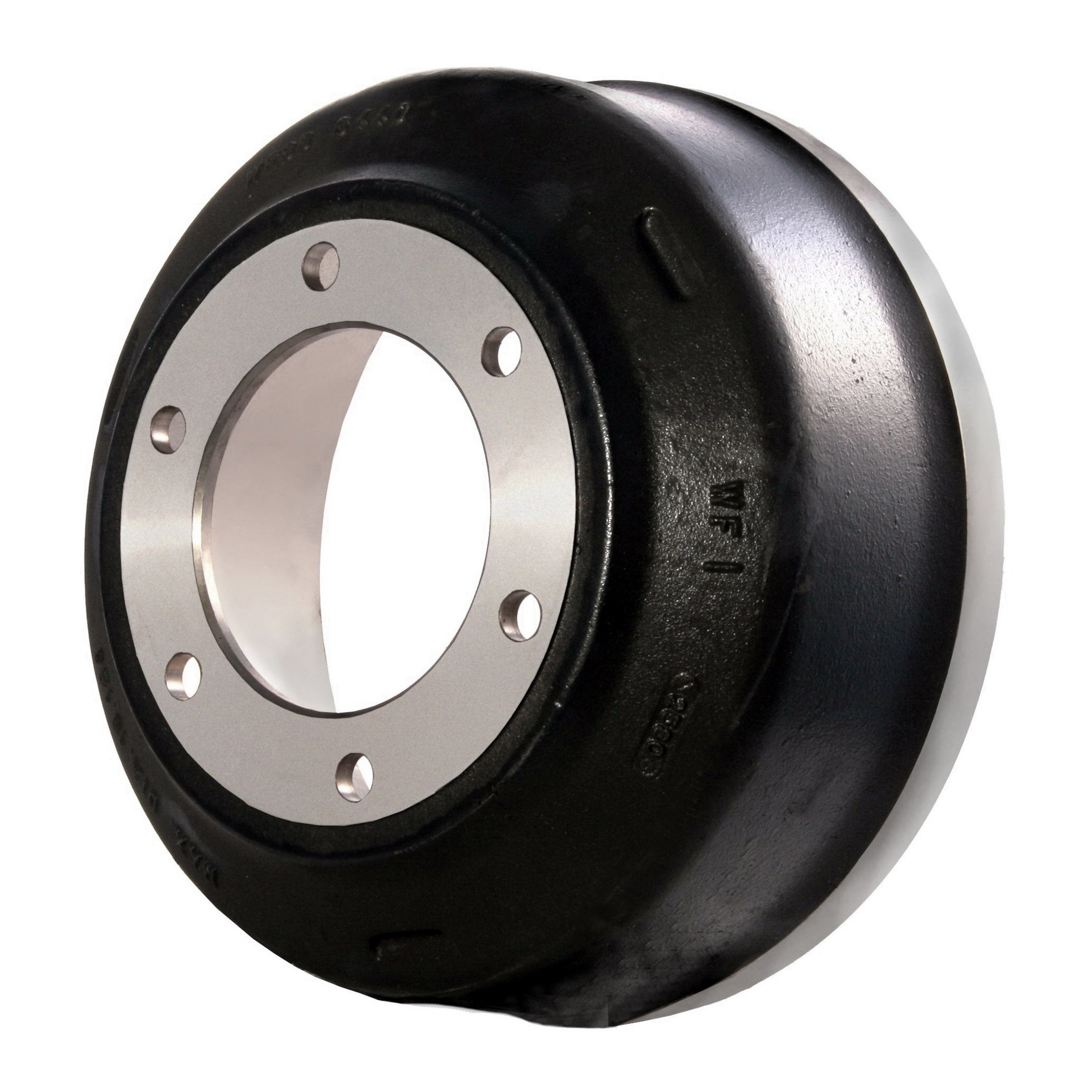

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 64403F
Weight: 78
Brake Shoe Width: 5"
Back Plate Thickness: 0.44
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 8.00
Brake Surface Flat: 5.56
Pilot Diameter: 6.51
Bolt Circle Diameter: 8.75
Bolt Hole (Number): 6
Bolt Hole Size: 0.81
Maximum Wear Diameter: 15.12
Notes:
