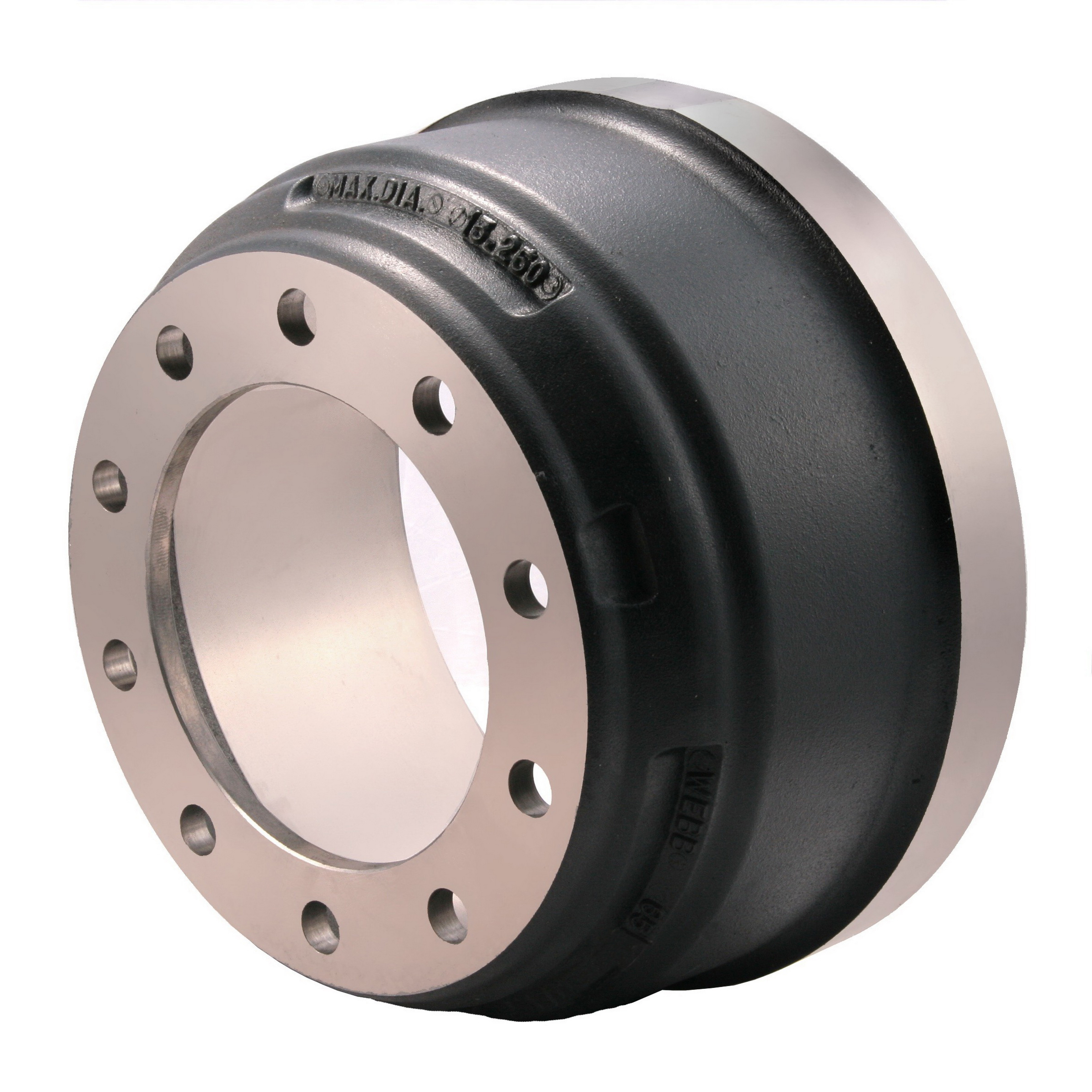

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 65145B
Weight: 110
Brake Shoe Width: 6"
Back Plate Thickness: 0.62
Drum Type:
Mount: Outboard
Brake Surface Diameter: 15.00
Overall Depth: 9.49
Brake Surface Flat: 6.18
Pilot Diameter: 8.78
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 1.00
Maximum Wear Diameter: 15.25
Notes:
