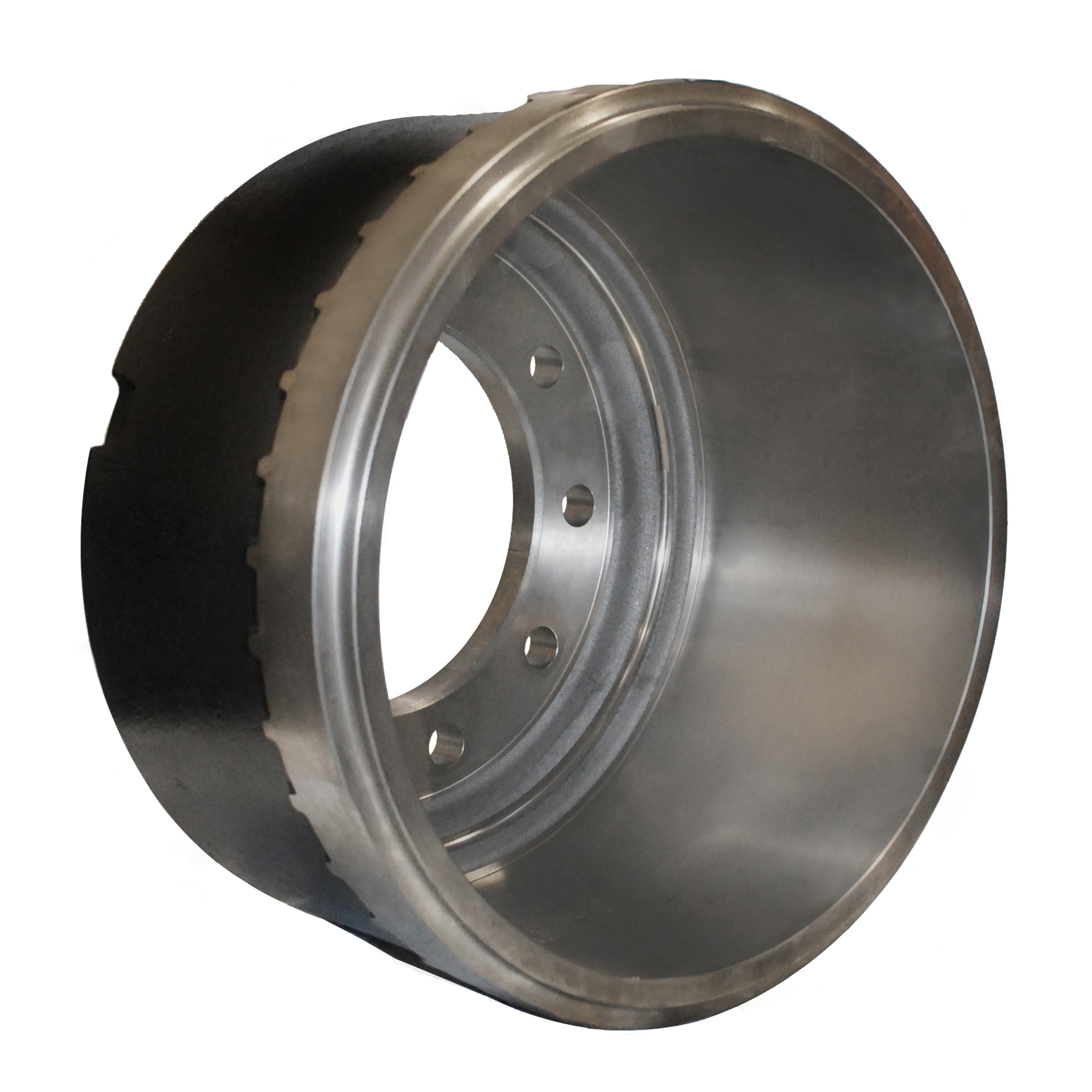

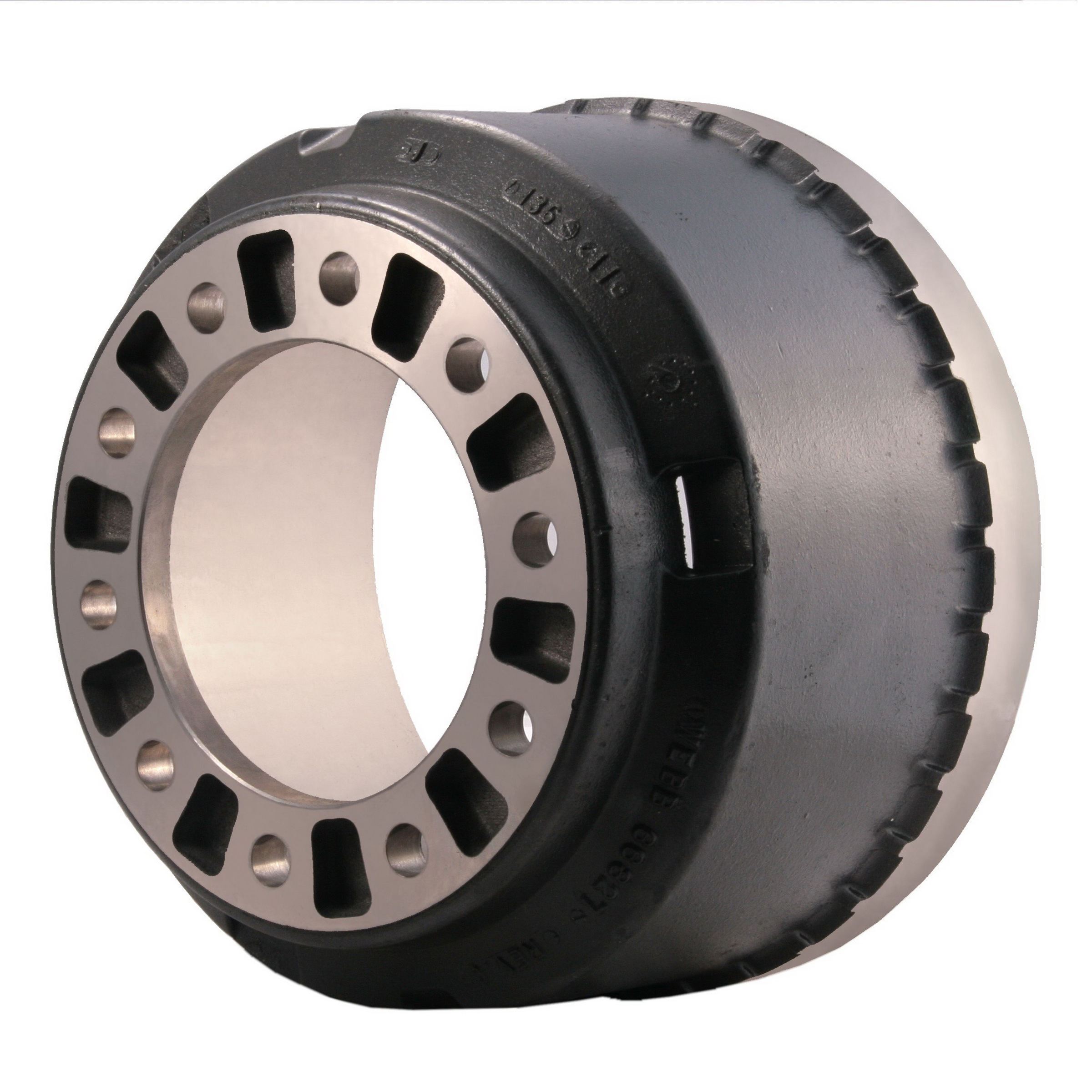

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 66827B
Weight: 131
Brake Shoe Width: 8.62"
Back Plate Thickness: 1.00
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 11.46
Brake Surface Flat: 8.86
Pilot Diameter: 8.78
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 1.00
Maximum Wear Diameter: 16.62
Notes: Special Backplate Thickness w/Oil Groove
