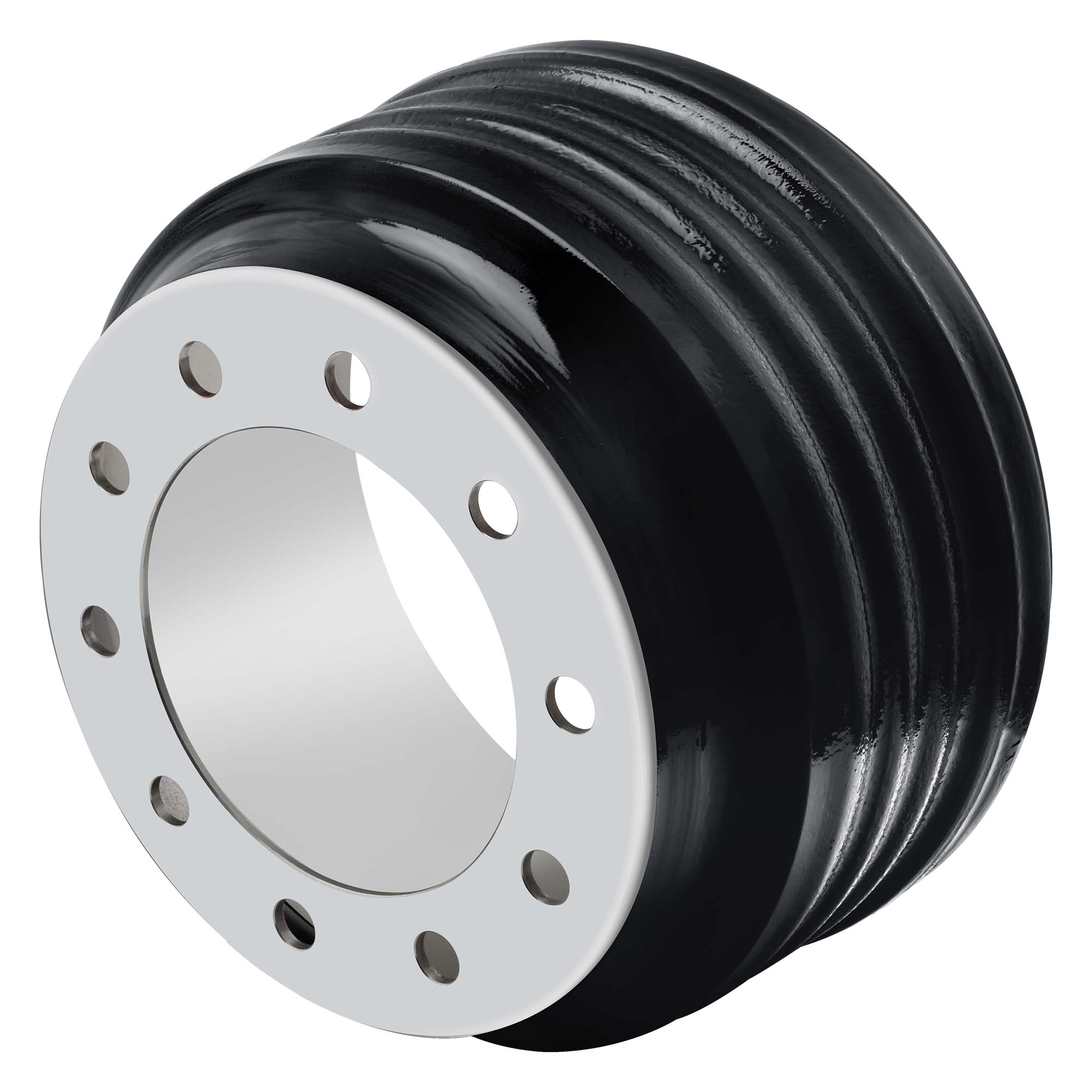

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 96800B
Weight: 93
Brake Shoe Width: 8"
Back Plate Thickness: 0.25
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 10.91
Brake Surface Flat: 8.55
Pilot Diameter: 8.78
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 1
Maximum Wear Diameter: 16.62
Notes: Webb Steel Shell Brake Drum
