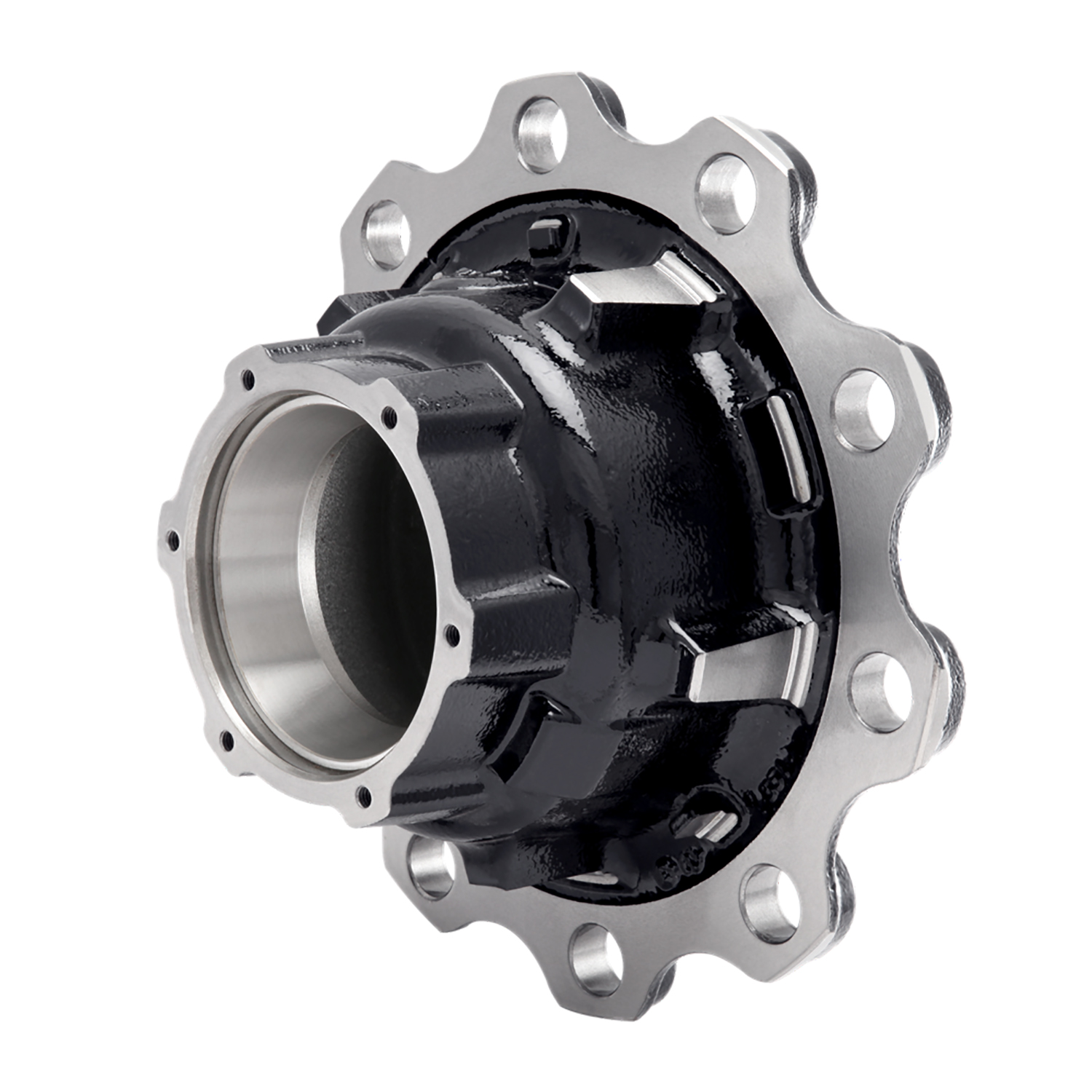

HUB INFORMATION Part Number: 20231--0T
Hub Number: 2023
Description: 10 Stud Hub w/11.25 (285.75MM)Dia. Bolt Circle. Uses Outboard Drum
Hub Material: Cast
Mounting Type: BSN or FN
Drum Type: Outboard
Disc Wheel: N/A
Wheel Stud: N/A
Stud Stand Out: N/A
ABS Ring: Direct Machined ABS
Drum Options: 61577F, 68985F, 66800F, 66864F, 66884F, 66814F, 66854F, 66871F
Drum Type: Outboard
Number of Studs: 10
Bolt Circle: 11.25
Stud Description: M22 x 1.5 Serrated Stud or 3/4" - 16 Serrated Stud
Outer Bearing Cup: HM212011
Outer Bearing Cone: HM212049
Inner Bearing Cup: HM218210
Inner Bearing Cone: HM218248
Webb Axle Group: 2
Cup Code: 1
Notes: Stud Standout (Cast drums): Dimensions shown are for brake drums having (.50) back plate thickness. Deduct (.06) from these dimensions when using brake drums having (.56) back plate thickness.
This hub designed for dual wheel mounting or single wheels with 1/2" maximum offset.
Grease Hubcap Kit: 73655.
AXLE MANUFACTURER
AXLE MANUFACTURERArvinMeritor (Rockwell)RN, RQ, TKN, TN, TQ, TQC, TQD
Dana Spicer (Eaton)D-22, K-22, J, JE, JH, 23L, 23R
DexterD200K, D225K
HendricksonHN
IngersollA22H, A22S, A22T, DC22H, F22
K-BKBW-KBS
Standard ForgeA22H, A-22S, A22T
WestportF3W-1600, F3W-1800/2000, F3W- 1800D/2000D, F6W-1600
DRUM OPTIONSClick on Drum Part Numbers for More Drum Information
Drum/Rotor Number | Brake Size | Notes |
61577B | 7.00 | 0.50 Back Plate Thickness |
61577F | 7.00 | 0.50 Back Plate Thickness |
61988B | 8.62 | 0.50 Back Plate Thickness/For 19.5" Disc Wheel Approved for 19.5 disc wheels |
61988F | 8.62 | 0.50 Back Plate Thickness/For 19.5" Disc Wheel Approved for 19.5 disc wheels |
61991B | 8.62 | 0.50 Back Plate Thickness/For 19.5" Disc Wheel Approved for 19.5 disc wheels |
61991F | 8.62 | 0.50 Back Plate Thickness/For 19.5" Disc Wheel Approved for 19.5 disc wheels |
66800B | 8.00 | 0.56 Back Plate Thickness |
66800F | 8.00 | 0.56 Back Plate Thickness |
66814B | 8.62 | 7 inch centerline |
66814F | 8.62 | 7 inch centerline |
66854B | 8.62 | 0.56 Back Plate Thickness Oil Groove |
66854F | 8.62 | 0.56 Back Plate Thickness Oil Groove |
66864B | 7.00 | 0.50 Back Plate Thickness/Heavy Duty Drum |
77864BW | 7.00 | 0.50 Back Plate Thickness/Heavy Duty Drum |
66864F | 7.00 | 0.50 Back Plate Thickness/Heavy Duty Drum |
66871B | 10.00 | 0.50 Back Plate Thickness |
66871B | 10.00 | 0.50 Back Plate Thickness |
66884B | 7.00 | 0.50 Back Plate Thickness/Extra Heavy Duty Drum |
66884F | 7.00 | 0.50 Back Plate Thickness/Extra Heavy Duty Drum |
